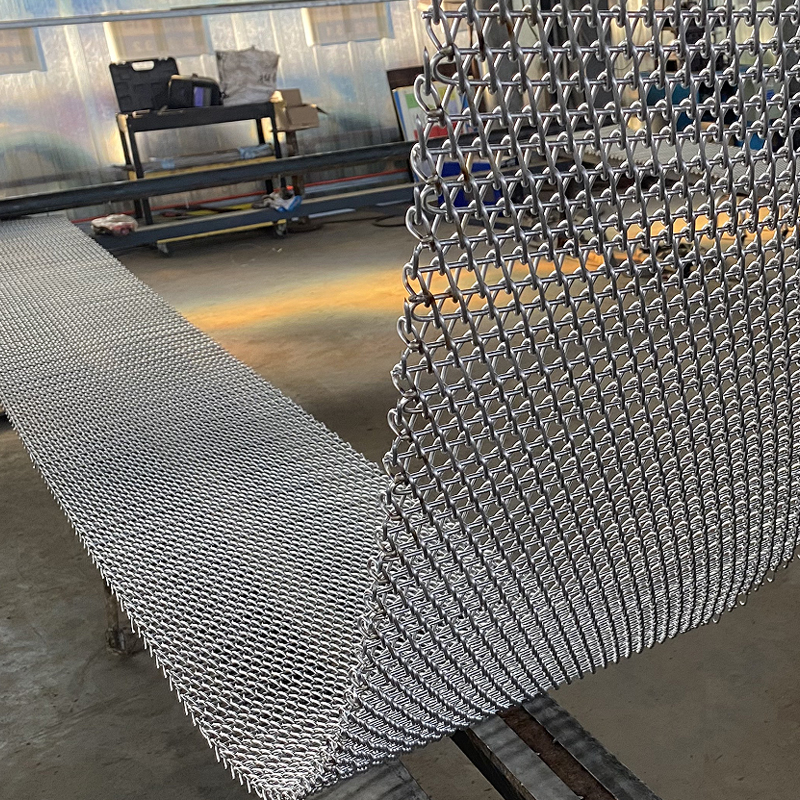

銅ろう付け炉メッシュベルト Suppliers

高温銅ろう付け炉メッシュベルトにはどのような材質が一般的に使用されていますか?

銅ろう付け炉メッシュベルト 通常、1000 ～ 1150 °C 以上の連続高温環境で動作し、多くの場合、水素または窒素水素還元雰囲気内で動作します。これらの条件では、材料には高温耐性だけではない要求が課せられます。これらには、耐クリープ性、耐結晶粒粗大化、耐浸炭/脱炭性、水素環境での構造安定性など、包括的な高温構造安定性が必要です。そのため、アルミろう付けや通常の熱処理メッシュベルトとは材料の選択が大きく異なります。

実際のエンジニアリングでは、310S または 310H ステンレス鋼が依然として基本的な選択肢です。クロムとニッケルの含有量が高いため耐酸化性があり、1000℃付近で基本的な構造安定性を維持できます。ただし、1100℃を超える長期運転ではクリープが顕著になり、結晶粒の粗大化が促進されます。したがって、通常は中程度の寿命またはコスト重視の生産ラインでのみ使用されます。 253MA のような高窒素強化オーステナイト鋼は、銅ろう付けにおける強化オプションと考えられています。窒素とマイクロアロイ元素により高温強度が向上し、310S よりも優れたクリープ性能を示します。ただし、水素環境における長期安定性についてはさらなる評価が必要であり、中級から高級ではあるが極端な温度ではない用途により適しています。

ハイエンドの用途では、インコネル 600、601、さらには 617 ニッケルベース合金がより信頼性の高い選択肢となります。これらの材料は、ステンレス鋼システムよりも大幅に優れた高温クリープ強度を提供すると同時に、水素環境下で優れた構造安定性を示し、深刻な粒子劣化や構造的脆化の可能性を軽減します。特に 601 は耐酸化性と高温安定性のバランスが優れているため、銅ろう付けの連続生産ラインでの使用が増加しています。全体として、銅ろう付け炉メッシュベルトの材料を選択するための基本的なロジックは、高温、より連続的な運転、およびより高い水素純度により、ニッケルベースの材料への依存度が高まるということです。

銅ろう付け炉メッシュベルトの一般的な寿命はどれくらいですか?

産業用途における銅ろう付け炉メッシュベルトの寿命は、通常、大幅な変動を示します。これは主に、高温クリープ、水素還元雰囲気、および長期連続運転を特徴とする複雑な動作環境によるものです。 1000 ～ 1150°C の高温範囲内では、材料は結晶粒成長とクリープ変形だけでなく、熱サイクル応力と構造負荷の複合的な影響も受けます。したがって、寿命は単一の材料特性によって決まるのではなく、材料特性、構造設計、プロセス制御、およびコンベヤシステム全体の全体的な適合レベルの複合効果によって決まります。

従来の工業条件下では、310S または 314 ステンレス鋼で作られた銅ろう付け炉メッシュベルトの寿命は通常 3,000 ～ 15,000 時間です。 253MA などの強化耐熱鋼を使用すると、寿命を 8,000 ～ 20,000 時間に延長できます。ハイエンドの銅ろう付け生産ラインでは、インコネル 600/601 などのニッケルベースの合金を使用すると、通常 20,000 ～ 50,000 時間、あるいはそれ以上の寿命を達成できます。この寿命の違いは、本質的に、高温での材料のクリープ速度、粒界の安定性、水素条件下での構造劣化速度の変化を反映しています。

しかし、工学的な観点から見ると、銅ろう付け炉メッシュベルトの寿命を決定する要因は、材料グレードだけでなく、装置メーカーのシステム設計能力とも密接に関係しています。例えば、江蘇省にある民間技術ベースの企業である揚州雅飛機械製造有限公司（旧揚州雅飛機械金属メッシュベルト工場）は、独立した研究開発能力と機器製造システムを有し、長年にわたりステンレスメッシュベルト、金属メッシュベルト、搬送機械の研究開発と応用促進に取り組んできました。

同社は、ステンレスメッシュベルト、メタルメッシュベルト、ステンレスコンベヤベルトだけでなく、ネットベルトコンベヤ、ホイストコンベヤ、ローラコンベヤ、チェーンプレートコンベヤ、フラットトップチェーンコンベヤベルトなどの各種搬送機械を含む搬送システム機器一式を生産しており、自動車工学、家電工学、食品・飲料、化学、粉末冶金、熱処理業界などで幅広く使用されている。この「メッシュベルトコンベヤシステム」の統合機能は、銅ろう付け炉メッシュベルトの寿命問題に対処する上で直接的な工学的重要性を持っています。

これは、銅ろう付け炉メッシュベルトの寿命に影響を与える重要な要素が次のとおりであるためです。 システム互換性の程度 。例えば、メッシュベルト駆動系では、トルク変動が大きかったり、ガイド構造が無理であったり、戻りサポートが不十分であったりすると、局所的な応力集中が生じ、クリープ変形や破損が促進されることがあります。コンベア システム全体の設計能力を持つ企業は、設計段階でコンベア ライン全体と連動してメッシュ ベルトを最適化することができ、その結果、張力分布がより均一になり、局所的な過負荷領域が軽減され、実際の耐用年数が大幅に延長されます。

さらに、銅ろう付けの高温水素環境では、メッシュベルトの寿命は雰囲気の安定性、プロセス負荷の均一性、動作の継続性にも影響されます。ビールおよび飲料、食品、ガラス、化学、薬局、洗浄および噴霧、粉末冶金、新エネルギー、工業用窯業界にサービスを提供するサプライヤーなど、業界を超えたアプリケーションの経験を持つ製造会社は、一般に、さまざまな動作条件下での腐食メカニズムと熱負荷の違いをよりよく理解できるため、メッシュベルトの設計段階でより合理的な安全マージンを確保できます。

したがって、工学的な観点から、より基本的な結論を導くことができます。

銅ろう付け炉メッシュベルトの寿命は、単純に「材料寿命」の問題ではなく、「材料特性・構造設計・コンベヤシステム統合・プロセスの安定性」などの総合的な結果となります。

同じ材料条件下では、機器設計とシステム統合のレベルが異なると、寿命に 1 ～ 2 倍以上の差が生じる可能性があります。このため、現代の銅ろう付け生産ラインでは、単なる材料グレードの選択ではなく、メッシュ ベルト サプライヤーのシステム エンジニアリング能力がますます重視されています。

銅ろう付け炉メッシュベルトには特別な潤滑が必要ですか、それとも高温水素環境では潤滑を禁止する必要がありますか?

銅ろう付け用の高温水素炉では、メッシュベルト潤滑の原理は非常に明確です。高温の作業領域では潤滑を完全に禁止する必要があります。これは業界で広く受け入れられているエンジニアリング標準です。その理由は主に3つあります。まず、従来の潤滑剤は高温条件下では安定して存在できません。一般に有機グリースは数百℃で分解し、1000℃以上の環境では急速に炭化または揮発し、潤滑効果が失われるだけでなく汚染物質も発生します。第二に、水素の還元雰囲気では、これらの分解生成物が炭素堆積物や微量の有機残留物を形成する可能性があり、その結果、銅のろう付け接合部が汚染され、不完全なはんだ付け、黒点、濡れ不良などの品質欠陥が発生する可能性があります。第三に、高温エリア自体には非常に高い清浄度要件が求められます。外部の潤滑物質はプロセスの安定性を妨げます。

したがって、銅ろう付け炉メッシュベルトの設計では、完全に無潤滑の運転アプローチ、いわゆるドライランニングシステムが一般的に採用されます。潤滑剤に頼らず、素材そのものの耐摩耗性と構造設計により、高温域での安定した作動を実現します。たとえば、機械的摩耗を軽減するために、高温耐摩耗性のガイド レール素材、最適化されたメッシュ ベルトの支持構造、または低摩擦の滑り支持面が使用されています。ドライブエンドや冷却セクションなどの低温領域では、グラファイトベースの材料や MoS2 ベースの固体潤滑剤などの特殊な高温潤滑剤を少量使用できます。ただし、その用途は外部炉または低温の機械構造に厳密に限定されなければならず、高温のプロセス領域には決して立ち入ってはなりません。

エンジニアリングの観点から見ると、高温の水素環境では潤滑自体が潜在的な汚染源となるため、銅ろう付け炉メッシュベルトシステムの設計トレンドは、潤滑への依存を軽減または排除することです。装置技術の発展に伴い、プロセスの安定性を向上させ、メンテナンスの複雑さを軽減するために、無潤滑駆動システムや自己潤滑ガイド構造を採用する銅ろう付け生産ラインが増えています。したがって、銅ろう付け炉メッシュベルトシステムでは、潤滑はメンテナンス方法ではなく、体系的に回避しなければならない危険因子であると明確に言えます。

銅ろう付け炉メッシュベルトの線径やピッチ設計は高温耐荷重にどのような影響を与えるのでしょうか？

銅ろう付け炉メッシュベルトの設計では、ワイヤの直径とピッチが、その高温耐荷重能力と寿命を決定する 2 つの中心的な構造パラメータです。その役割は幾何学的な次元をはるかに超えています。これらは、高温クリープ条件下での材料の応力分布に直接影響します。ワイヤーの直径は単一フィラメントの耐荷重能力とクリープ抵抗を決定し、ピッチは荷重分布の均一性と全体の構造剛性を決定します。これらは一緒になって、コンベア ベルトの機械的基礎を形成します。

線径が大きくなると断面積が大きくなり、同じ荷重下での単位応力が小さくなるため、高温クリープに対する耐性が大幅に向上します。銅ろう付け（1000℃以上）などの高温環境では、線径が大きくなると粒界滑りや塑性変形が大幅に遅くなり、コンベアベルトの寿命が延びます。同時に、ワイヤ直径が大きくなると、局所的な熱変形の感度が低下し、熱サイクル中のコンベヤベルトがより安定します。ただし、柔軟性が低下し、曲げ半径が大きくなり、駆動システムの要件が高くなるという欠点があります。

ピッチは主に荷重分散とサポートの均一性に影響します。ピッチが小さくなるということは、コンベア ベルトの構造がより高密度になることを意味し、ワークピース上のより多くの均一な応力点が発生するため、単一点の応力集中が軽減され、高温安定性が向上します。ただし、ガスの流れの抵抗も増加し、炉雰囲気の均一性に影響を与える可能性があります。ピッチが大きいとガスの流れと重量の軽減に有利ですが、一点荷重が増加し、局部的なワイヤがクリープや疲労破壊を起こしやすくなります。

実際の銅ろう付けエンジニアリングでは、ワイヤの直径とピッチを個別に最適化するのではなく、結合システムとして設計する必要があります。一般的なハイエンドの銅ろう付け炉メッシュベルトは、耐荷重能力と均一性のバランスを図るために、より大きな線径とより小さなピッチを組み合わせて使用​​されています。これは、1000°C を超える環境では、局所的な応力集中がクリープ加速点に増幅され、最終的に全体の寿命に影響を与えるためです。

したがって、線径は「材料強度の上限」を決定し、ピッチは「荷重分散品質」を決定し、両方が共同して高温耐荷重能力の真の境界を決定すると要約できます。銅ろう付け炉の極限条件では、材料自体の重要性と同様に、構造設計の重要性がさらに高まります。
