金属コンベヤーメッシュベルトとワイヤーコンベヤーメッシュベルト: 産業用選択のための詳細な技術比較

金属コンベヤーメッシュベルトとワイヤーコンベヤーメッシュベルト: 技術的選択の枠組み

金属製コンベヤー メッシュ ベルトとワイヤー コンベヤー メッシュ ベルトの違いは、単に意味的なものではなく、作業効率、衛生コンプライアンス、および総所有コストを決定します。 これらの用語はしばしば同じ意味で使用されますが、織り構造、負荷容量、熱応答における重要な違いにより、それぞれが異なる工業プロセスに適しているかどうかが決まります。この記事では、一般的な仕様を超えて実際の生産上の課題に対処し、高価値の調達の意思決定をガイドするための比較フレームワークを提供します。

用語を超えて: 2 つのアーキテクチャの定義

工業用搬送における用語 金属コンベヤメッシュベルト そして ワイヤーコンベヤメッシュベルト 混同されることが多いです。ただし、エンジニアリング仕様では明確な一線が引かれています。 ワイヤーコンベヤメッシュベルトs 丸線を織ったり螺旋状に巻いたりして作られており、熱処理に最適な柔軟で開放的な構造を作り出しています。対照的に、より広いカテゴリーでは、 金属コンベヤメッシュベルト 構造剛性と重荷重伝達を優先する平角ワイヤ、成形ベール、またはチェーン駆動リンケージを使用する設計が含まれます [引用:1][引用:5]。

実際的な影響はすぐに現れます。最大 86% の開口面積を持つワイヤー メッシュ ベルトは、乾燥または冷凍の際に優れた空気の流れを可能にし、一方、フラット ワイヤー メタル メッシュ ベルトは、繊細な製品や設置面積の小さい製品に対してより滑らかな搬送面を提供します [引用:10][引用:5]。この根本的な違いを理解することが、コンベヤ ラインを最適化するための第一歩です。

比較分析: ワイヤー メッシュと平角ワイヤー メタル メッシュ

伝統的なものからの選択 ワイヤーコンベヤメッシュベルト そして a flat-wire 金属コンベヤメッシュベルト 特定のプロセスパラメータに依存します。以下の表は、重要なエンジニアリング上のトレードオフをまとめたものです。

生産マネージャーの戦略的な選択基準

食品加工工場や熱処理施設などの価値の高い顧客の場合、その選択はスループット、製品品質、メンテナンス サイクルに影響を与えます。ここでは、経験的データに基づいた意思決定の枠組みを示します。

1. 熱サイクルと極端な温度

極低温冷凍からアニーリング炉 (最大 1600°F) に至るまでの用途において、 ワイヤーコンベヤメッシュベルト 明確な利点があります。その開放構造により、迅速かつ均一な熱伝達が可能になり、製品とベルト自体の両方にかかる熱応力が軽減されます [引用:12]。たとえば、連続ベーキングでは、バランスの取れた織りワイヤーベルトにより均一な熱分布が保証され、製品のばらつきが最小限に抑えられます [引用:12]。逆に、平線金属ベルトは耐久性があるものの、熱をより長く保持できるため、特定の硬化プロセスでは有益である可能性がありますが、急速冷却ラインでは有害となる可能性があります。

2. 衛生および衛生遵守

食品加工においては、 金属コンベヤメッシュベルト 特にステンレス鋼は、多くの場合、厳しい衛生基準に基づいて選択されます。ステンレス鋼の表面はプラスチック製の表面よりも傷つきにくく、病原菌の温床を減らします [引用:8]。しかし、メタルというカテゴリー内では、オープンなデザインが主流です。 ワイヤーコンベヤメッシュベルトs 優れた排水効率と定置洗浄 (CIP) 効率を実現します。データによると、最大 86% の開口面積を持つベルトにより、洗浄剤の浸透と排出が迅速に行われ、ダウンタイムと化学残留物が削減されることが示されています [引用:10]。 USDA が承認した設計では、食品と直接接触する場合のこの選択がさらに検証されています [引用:8]。

3. 製品の封じ込めと輸送

多くの作業における重大な問題点は、移動点またはベルトのメッシュを介した製品の損失です。小さな部品 (ファスナー、菓子など) を搬送する場合は、織り目が細かいものを使用してください。 金属コンベヤメッシュベルト チェーン駆動のエッジにより、抜け落ちやたるみを防ぎます [引用:5]。ベーカリー製品の場合、フラット ワイヤー ベルトは滑らかな表面を提供し、刻印を防ぎます。対照的に、フライトまたはサイド ガードを備えたワイヤー メッシュ ベルトは、傾斜面や液体槽内で製品の位置合わせを維持するようにカスタマイズできます [引用:7][引用:10]。

アプリケーション固有の推奨事項

次の使用例は、実際に選択基準を適用する方法を示しています。

• 製パン・製菓: A ワイヤーコンベヤメッシュベルト バランスのとれた織り方（例：5 x 5 メッシュ）により、均一なベーキングのための優れた通気性と安定性が得られます [引用:12]。エンロービングや繊細なペストリーの場合、フラット ワイヤー ベルトはより滑らかな表面を提供し、くっつきを防ぎます。
• 揚げて衣をつける： オープン構造 ワイヤーメッシュベルト 油が効率的に排出され、製品の質感が向上し、油のキャリーオーバーが減少します[引用:1][引用:8]。ここでは耐食性のためにステンレス鋼構造が必須です。

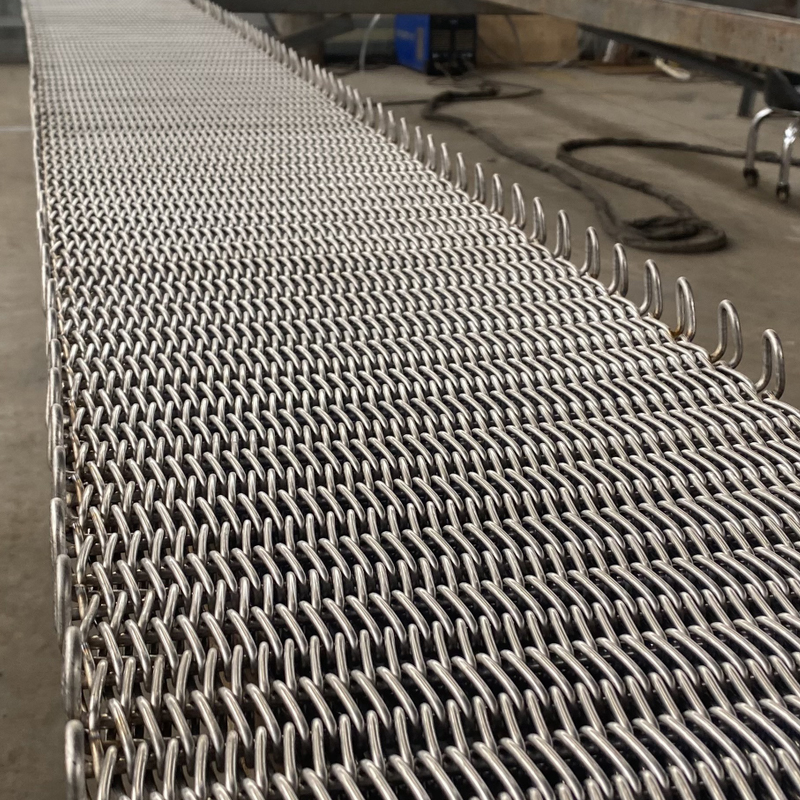

• アニーリングと熱処理: 高温環境では、 金属コンベヤメッシュベルト 高炭素鋼またはステンレス鋼合金を使用。最大1600°Fの温度で重量物を扱うには、クロスサポートを備えたチェーン駆動の設計が不可欠です[引用:7]。
• 洗濯と乾燥: ワイヤーコンベヤメッシュベルト 高い開口面積（例: 82%）を備えたものは、水と空気が自由に通過できるため、迅速な排水と効率的な乾燥に最適です [引用:10]。

総所有コスト (TCO) と材料の選択

高額の顧客は、初期購入価格だけでなく、メンテナンス、消費電力、ベルトの寿命も考慮する必要があります。

• 材料グレード: どちらのベルト タイプも、ステンレス鋼 (1.4301/304 など)、炭素鋼、亜鉛メッキ鋼で利用できます。ステンレス鋼は、最初は高価ですが、優れた耐食性と衛生性を提供し、湿った環境や酸性の環境での交換頻度を減らします[引用:1][引用:2]。
• 電力効率: ワイヤーコンベヤメッシュベルト 通常、ソリッドベルトやヘビーデューティーメタルメッシュベルトよりもベルト質量が小さく、消費電力が低くなり、処理が高速化されます[引用:8][引用:10]。
• 修理可能性: 一部の金属メッシュベルトのモジュールセクションでは、コンベア全体を分解せずに個々のモジュールを交換することで迅速な修理が可能となり、ダウンタイムが大幅に削減されます [引用:8]。

たとえば、48 インチ幅のチェーン駆動の 金属コンベヤメッシュベルト 締結具の硬化に使用されるため、重い荷重によるたるみを防ぐために追加のサポートが必要になる場合がありますが、その頑丈な構造により、適切なメンテナンスを行えば数十年の使用が保証されます[引用:5]。逆に、冷却トンネル内の軽量ワイヤ メッシュ ベルトは、必要な構造サポートが少ない一方で、トラッキングを維持するためにより頻繁な張力調整が必要になる場合があります。

標準を超えて: チェーン駆動および曲線構成

要求の厳しい用途では、両方のベルト タイプを高度な構成で強化できます。

• チェーン駆動のメタルメッシュベルト: ピッチの大きなチェーンを端に溶接することにより、ベルトは自立し、重い荷物、長距離、傾斜にも耐えることができます [引用:7]。この構成は、摩擦駆動システムによくあるトラッキングの問題も解決します。
• ラジアス (カーブ) ベルト: 特殊テーパーピッチ ワイヤーコンベヤメッシュベルトs 転送ポイントを使用せずに角を曲がって搬送できるため、製品の向きが維持され、設置面積が削減されます [引用:10]。
• フライトとサイドガード: 間隔をあけてフライト (高くなったバー) を追加すると、製品を分離したり、急な斜面を移動したりするのに役立ち、サイド ガードがこぼれを防ぎます [引用:10][引用:5]。
